Безрамное остекление «Гармошка»
На сегодняшний момент существует порядка 7 видов безрамного остекления, отличающихся между собой как названием бренда, так и техническими характеристиками, один из которых классифицируют, как складные стеклянные перегородки типа гармошка.
Мы постарались дать исчерпывающую информацию об этом холодном бескаркасном остеклении.
Если вы не найдете интересующую вас информацию или нет времени читать, просто позвоните или оставьте заявку и мы ответим.

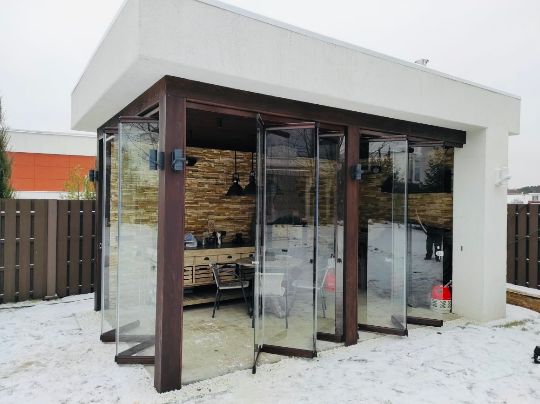

Внешний вид
И так, сначала про внешний вид и идею
Стеклянные перегородки гармошка помогут воплотить в жизнь самые смелые дизайнерские идеи и гармонично впишутся в интерьер или фасад здания, разделяя помещение на функциональные зоны, и в то же время, сохраняя целостность пространства.
Отличительная особенность
Отсутствие нижней направляющей.
Так как нижней направляющей нет совсем, то и нет проблем, связанных с ее заглублением и монтажом. Все что нужно – только просверлить отверстия в полу через определенные промежутки и вмонтировать в них круглые втулки с подпружиненной крышкой, являющиеся ответными частями для язычков защелок на створках.
Возможность выбора стекольных накладок.
Сплошной стекольный профиль.
Функциональные стекольные петли.

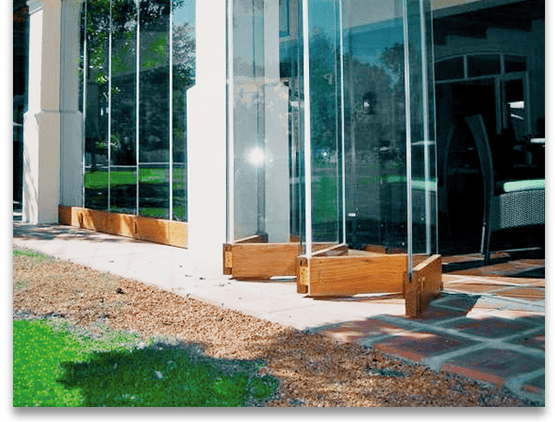

Сравнение системы «Гармошка» с другими видами
Сходство
Складываются с одной или с двух сторон проема в ровную стопку стекла.- Створки имеют верхние и нижние шины либо накладки для надежного подвешивания конструкции к верхнему профилю.
- Остекление гармошка – холодное, без терморазрыва.
Отличие
- Створки со стеклами соединены между собой в единое целое посредством металлических петель.
- Нижняя направляющая полностью отсутствует, благодаря чему пол остается совершенно свободным. (Отсутствие в данном случае напольной рельсы очень удобно, потому что позволяет не нарушать целостность и внешний вид пола).
- Внизу стекла фиксируются в пол с помощью незаметных шпингалетов.
Сходство
- Складываются с одной или с двух сторон проема в ровную стопку стекла.
- Створки имеют верхние и нижние шины либо накладки для надежного подвешивания конструкции к верхнему профилю.
- Остекление гармошка – холодное, без терморазрыва.
Отличие
- Створки со стеклами соединены между собой в единое целое посредством металлических петель.
- Нижняя направляющая полностью отсутствует, благодаря чему пол остается совершенно свободным. (Отсутствие в данном случае напольной рельсы очень удобно, потому что позволяет не нарушать целостность и внешний вид пола).
- Внизу стекла фиксируются в пол с помощью незаметных шпингалетов.

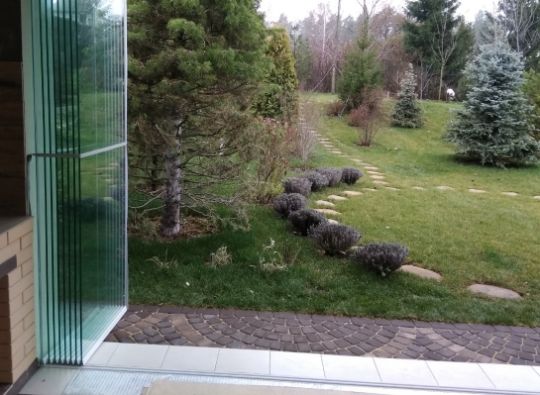

Другие виды безрамного остекления
| Критерий | Вид безрамной системы | ||||
|---|---|---|---|---|---|
| Гармошка | Парковка | Книжка | Слайдер | ||
| Сдвигается | ✔ | ✔ | ✔ | ✔ | |
| Складывается | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса ВЕРХ | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса НИЗ | ✘ | ✘ | ✔ | ✔ | |
| Верхний профиль | ✔ | ✔ | ✔ | ✔ | |
| Нижний профиль | ✘ | ✘ | ✔ | ✔ | |
| Монтаж парковочного места | ✘ | ✔ | ✘ | ✘ | |
| Критерий | Вид безрамной системы | ||||
|---|---|---|---|---|---|
| Гармошка | Парковка | Книжка | Слайдер | ||
| Сдвигается | ✔ | ✔ | ✔ | ✔ | |
| Складывается | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса ВЕРХ | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса НИЗ | ✘ | ✘ | ✔ | ✔ | |
| Верхний профиль | ✔ | ✔ | ✔ | ✔ | |
| Нижний профиль | ✘ | ✘ | ✔ | ✔ | |
| Монтаж парковочного места | ✘ | ✔ | ✘ | ✘ | |
Применение
Рестораны и кафе
Торговые центры и магазины
Офисы и выставочные залы
Салоны красоты и гостиницы
Жилые квартиры и дома
Террасы и беседки
Рестораны и кафе
Торговые центры и магазины
Офисы и выставочные залы
Салоны красоты и гостиницы
Жилые квартиры и дома
Террасы и беседки
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Ветроустойчивость, кH/кв.м | 2,5 | Показывает устойчивость стеклянной стены к силе ветра. Достаточно не плохой показатель! |
| Теплоизоляция, Вт/ м*К | 0,99 | Показывает, способность материала сохранять тепло. В данном случае она мала, так как эти перегородки холодные. |
| Звукоизоляция, Дб | 12 | Показатель снижения уровня шума, проникающего в помещения извне. Средний показатель. |
| Прочность на сжатие, МПа | 900 | Механические свойства стекла |
| Прочность на изгиб, МПа | 120 | |
| Макс.высота, мм | 3300 | Особенности и размеры стеклянной конструкции «Гармошка» |
| Макс.ширина створки, мм | 1200 | |
| Макс.вес панели, кг | 150 |
| Ветроустойчивость, кH/кв.м | 2,5 | Показывает устойчивость стеклянной стены к силе ветра. Достаточно не плохой показатель! |
| Теплоизоляция, Вт/ м*К | 0,99 | Показывает, способность материала сохранять тепло. В данном случае она мала, так как эти перегородки холодные. |
| Звукоизоляция, Дб | 12 | Показатель снижения уровня шума, проникающего в помещения извне. Средний показатель. |
| Прочность на сжатие, МПа | 900 | Механические свойства стекла |
| Прочность на изгиб, МПа | 120 | |
| Макс.высота, мм | 3300 | Особенности и размеры стеклянной конструкции «Гармошка» |
| Макс.ширина створки, мм | 1200 | |
| Макс.вес панели, кг | 150 |
Монтаж
Монтаж подвесной системы складывающихся стеклянных перегородок нужно осуществлять с особенной тщательностью, учитывая, что вся нагрузка будет приходиться на перекрытие или потолок.
Основные постулаты перечислим ниже:
- Вес изделия можно рассчитать, умножив 25 кг (вес 1 кв.м стекла 10 мм) на площадь всей конструкции.
- Крепление должно быть произведено к надежному основанию: бетон, брус, размером не менее 150*150 или металлический швеллер.
В открытом виде, где собирается стопка стекла, вес приходится на одну точку в месте закрепления верхней направляющей. Поэтому тут требуется дополнительное укрепление, возможно с помощью металлической пластины.
Способы крепления верхнего трека:
- В бетон - анкер или винт 10*65 мм.
- В дерево - винт 10*100 мм со сплошной резьбой.
- В металл - резьбовое или сквозное закрепление (и обратите внимание, что толщина стали или аллюминия должна быть достаточной для установки такой «серьезной конструкции», прогиб балки в этом случае не допустим)!
С помощью регулируемого кронштейна с шагом 400-600 мм.
Важные примечания, основанные на нашем опыте:
- Отверстия сверлятся на расстоянии 30-45 мм от края. Анкер устанавливают в отверстие до конца, затем забивают, при этом клиновая часть анкера его расширяет.
- При использовании бетонного винта, отверстие просверливают на 15 мм длиннее, чем сам винт, а затем его завинчивают в предварительно очищенное отверстие.
- С деревом всегда нужно соблюдать осторожность, ведь это менее крепкий и живой материал, поэтому несущую способность балки просчитывают внимательно.

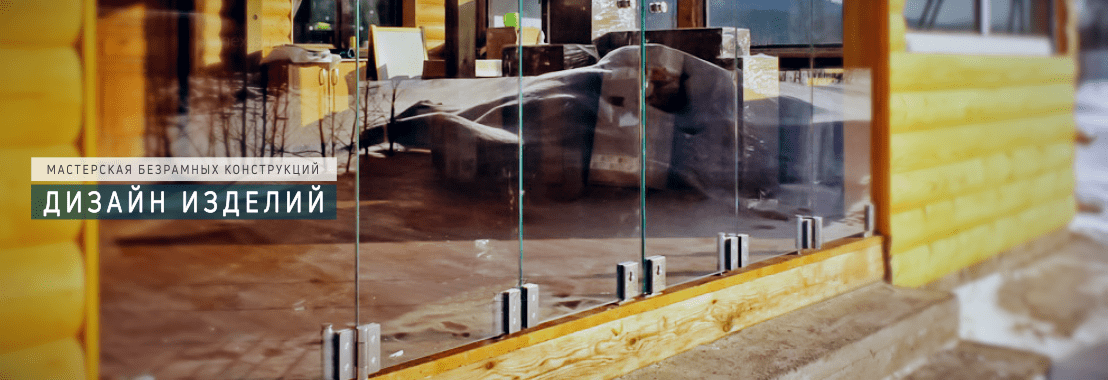

ДИЗАЙН ИЗДЕЛИЙ
Несомненно, Вы захотите, чтобы бескаркасная перегородка гармонично вписывалась в интерьер или фасад здания и была единым целым в архитектурной композиции… Это легко воплотить в жизнь с существующим выбором практически любой цветовой комбинации по каталогу RAL для видимых элементов фурнитуры и несущего профиля. А использование разнообразных современных приемов декорирования стекла позволят создать витрину, идеально вписывающуюся в концепт помещения.
Может быть использовано любое подходящее Вам стекло:
Прозрачное
Матовое
Триплекс
Цветное
С рисунком
Тонированное
Прозрачное
Матовое
Триплекс
Цветное
С рисунком
Тонированное
Возможно несколько вариантов декорирования аллюминиевых профилей:
Порошковое окрашивание по каталогу RAL.
Порошковая покраска алюминиевых профилей в любой цвет, согласно международному каталогу RAL.
Анодирование.
Анодирование профилей в разной цветовой гамме и с различными типами обработки создают матовую или блестящую поверхность.
Порошковое окрашивание по каталогу RAL.
Анодирование.
Цена на остекление типа гармошка
| Производитель | Цена за систему | Цена за монтаж |
|---|---|---|
| DORMA Германия | От 38 000 руб./кв.м. | От 1500 руб./кв.м. |
| GCC Тайвань | От 20 000 руб./кв.м. | От 1500 руб./кв.м. |
| Производитель | Цена за систему | Цена за монтаж |
|---|---|---|
| DORMA Германия | От 38 000 руб./кв.м. | От 1500 руб./кв.м. |
| GCC Тайвань | От 20 000 руб./кв.м. | От 1500 руб./кв.м. |
Вся информация о безрамных системах остекления типа «гармошка» и складных стеклянных перегородках, размещенная у нас на сайте, является результатом нашего личного опыта работы с ними и исследованиями Российского рынка подобных конструкций.
Если вы не нашли интересующую вас информацию или нашли несоответствия, закажите обратный звонок или напишите на почту frameless@mail.ru, мы ответим на все вопросы.
Расчитайте стоимость проекта, воспользовавшись нашим калькулятором.
Отправьте проект с комментариями к нам на расчет.
