Безрамное раздвижное остекление «книжка»
Данный тип открывания является золотым стандартом в мире безрамного раздвижного остекления. Все остальные варианты были придуманы намного позже. Широко распространилось в Европе, и особенно стало популярным в теплых странах, таких как Испания, Греция, Италия, Турция. Ведь им повезло — там климат позволяет пользоваться террасами, ресторанами и балконами остекленными безрамной раздвижной системой круглый год!
Если вы не найдете интересующую вас информацию или нет времени читать, просто позвоните или оставьте заявку и мы ответим.
Посмотреть каталог.
Посмотреть наши работы.
Внешний вид
Безрамное раздвижное остекление книжка — холодное остекление, изобретено в суровой стране Финляндии, там люди приветствуют свободный обзор, минимализм и элегантность.
Внизу и вверху имеются два направляющих алюминиевых профиля, которые надежно крепятся к потолку и полу или парапету.
Между ними движутся стекла, которые имеют алюминиевые накладки для крепления к профилям.
Горизонтальный зазор у стены в 12 мм перекрывается специальным мягким силиконовым уплотнителем.
2–х мм зазоры между стеклами по желанию закрываются межстекольньными h–образными прозрачными уплотнителями.
Первая створка конструкции всегда распашная. Ее нужно открывать как обычную дверь, а остальные стекла одно за другим двигаются к ней и распахиваются. Таким образом, все панели собираются в ровную стопку, перпендикулярную линии застекления и напоминающую книжные страницы, отсюда и название «остекление книжка».
Механизм открывания представляет из себя защелку из прозрачного или черного пластика и металлической или пластиковой детали — доводчика, в котором можно зафиксировать первую створку для проветривания помещения.
Панели переходят через углы от 90 до 270 градусов.
Система совершенно безопасна при кажущейся хрупкости, закаленное стекло в 5 раз прочнее обычного сырого, его трудно разбить даже молотком, а уж если это произойдет — мелкая крошка без осколков никого не поранит.
Одолели назойливые комары и мухи? Выход есть!
Теперь безрамное остекление можно дополнить москитной сеткой плиссе! Она не мешает своим
постоянным присутствием, как обычные сетки, а выдвигается из специальной кассеты и защищает открытый
проем, только когда Вам это необходимо.
Удобно! Быстро! Надежно!
Два типа безрамного раздвижного остекления «книжка»
Роликовое — подвесное
В подвесной системе остекления «книжка» панели висят на верхнем профиле, а нижний только направляет их при скольжении, которое осуществляется за счет пластиковых роликов.
Роликовое — подвесное безрамное раздвижное остекление «книжка».
- Большая нагрузка на крышу или потолок, вследствие не малой массы закаленного стекла — 25 кг/кв.м, поэтому применить можно не во всех проектах.
- Нижний профиль чаще всего не может быть утоплен в пол, тем самым мешая проходу. Только малая толика систем имеют специальный удобный низкий нижний порог.
- Используется разной толщины стекло, в зависимости от высоты изделий: 6,8,10 мм
Безроликовое — нижне–опорное
Нижне–опорная система остекления «книжка» не нагружает верхнюю балку, вес распределяется по полу, панели двигаются по скользящему покрытию из твердого нестираемого полимера.
Безроликовое — нижне–опорное безрамное раздвижное остекление «книжка».
- Вес конструкции равномерно распределяется по всей площади основания, что более удобно для монтажа и безопасно в использовании.
- Нижняя направляющая при желании утапливается в пол, что дает возможность беспрепятственно и не спотыкаясь ходить через открытый остекленный проем.
- Стекло применяется толщиной только 10 мм.
- Очень много нестандартных дополнительных опций, таких как: открытие створок изнутри наружу, движущаяся дверь в середине стекольного ряда, возможность открыть в одну сторону очень длинный проем порядка 10 метров.
- Совершенно нет пластика, все видимые части изготовлены из алюминия, а детали из металлических сплавов, что обеспечивает прочность, долгий срок службы и максимальную герметичность.
- В качестве постоянной опции присутствует нижний компенсирующий профиль, позволяющий производить дальнейшие регулировки без демонтажа. В аналогичных системах безрамного остекления это считается дополнительной опцией увеличивающей стоимость конструкции.
Где применяют

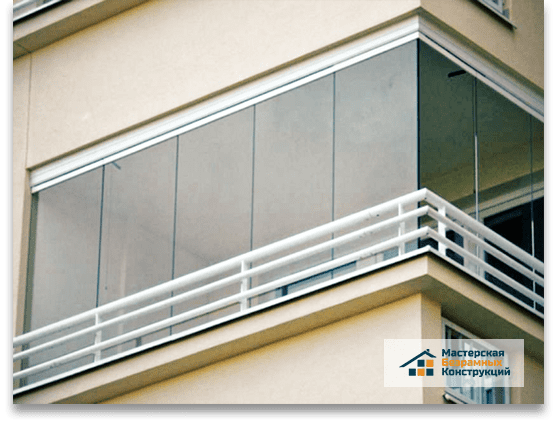

Балконы и лоджии с раздвижной системой «книжка»- Зрительно расширяет пространство.
- В помещение прилегающее к лоджии проникает больше света.
- Предусмотрена система проветривания помещения.
- Стеклянные панели можно открывать наружу.
- Безрамное остекление может повторить любую геометрическую форму вашей лоджии.
Рестораны и кафе с раздвижной системой «книжка»- Позволяет создать дополнительное пространство и посадочные места.
- Можно полностью открыть террасу, превратив ее в летнее кафе.
- Отсутствие нижнего порога предоставляет беспрепятственный вход для гостей.
- При наличии источников отопления позволяет использовать помещение в холодное время.

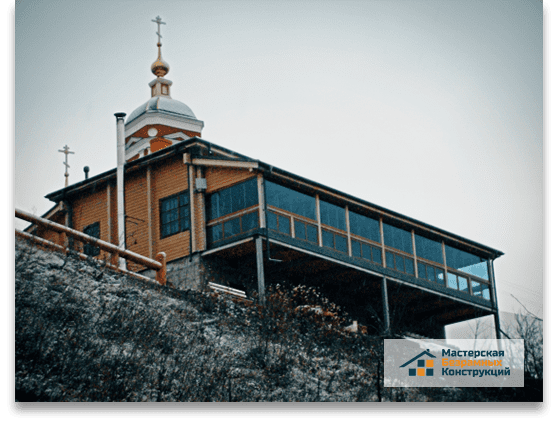

Террасы и веранды с раздвижной системой «книжка»- Увеличение полезной площади помещения.
- Препятствует проникновению ветра, грязи и осадков.
- В собранном виде конструкция занимает минимальное пространство.
- Максимальная высота конструкции до 3100 мм.

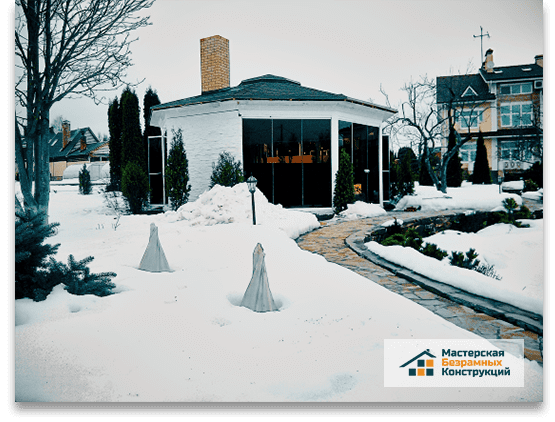

Беседки и летние кухни с раздвижной системой «книжка»- Подходит и для металлических и для деревянных.
- Сохраняет тепло и отлично пропускает свет.
- Встраивается в уже готовое строение.
- Позволяет использовать строение в холодное время.
Бассейны и зимние сады с раздвижной системой «книжка»- Исключает попадание грязи, пыли и осадков внутрь помещения.
- Распашные створки и система проветривания позволят создать благоприятный климат.
- Отсутствия теней, которые отбрасывают рамы при обычном остеклении.
- Балконы и лоджии с раздвижной системой «книжка»
- Зрительно расширяет пространство.
- В помещение прилегающее к лоджии проникает больше света.
- Предусмотрена система проветривания помещения.
- Компенсирующий профиль.
- Безрамное остекление может повторить любую геометрическую форму вашей лоджии.
- Рестораны и кафе с раздвижной системой «книжка»
- Позволяет создать дополнительное пространство и посадочные места.
- Позволяет создать дополнительное пространство и посадочные места.
- Отсутствие нижнего порога предоставляет беспрепятственный вход для гостей.
- При наличии источников отопления позволяет использовать помещение в холодное время.
- Террасы и веранды с раздвижной системой «книжка»
- Увеличение полезной площади помещения.
- Препятствует проникновению ветра, грязи и осадков.
- В собранном виде конструкция занимает минимальное пространство.
- Максимальная высота конструкции до 3100 мм.
- Беседки и летние кухни с раздвижной системой «книжка»
- Подходит и для металлических и для деревянных.
- Сохраняет тепло и отлично пропускает свет.
- Встраивается в уже готовое строение.
- Позволяет использовать строение в холодное время.
- Бассейны и зимние сады с раздвижной системой «книжка»
- Исключает попадание грязи, пыли и осадков внутрь помещения.
- Распашные створки и система проветривания позволят создать благоприятный климат.
- Отсутствия теней, которые отбрасывают рамы при обычном остеклении.
Технические характеристики
Максимальная высота, которую имеет подвижное остекление книжного типа — 3000 мм, при толщине стекла 10 мм. Ширина створок у разных производителей систем рекомендована различная, она колеблется от 500 до 900 мм.
| Свойство | Значение | Описание |
|---|---|---|
| Теплоизоляция, Вт/ м*К | 0,99 | Безрамное остекление не имеет терморазрыва и считается холодным. |
| Ветроустойчивость, кH/кв.м | 2,5 | Отлично защищает от ветра, без разрушения и выхода из строя. |
| Звукоизоляция, Дб | 11 | Достаточно не плохо защищает от звука снаружи, но конечно не как стеклопакет! |
| Устойчивость к взлому | ✔ | Закаленное стекло в 5 раз прочнее обычного сырого. |
| Водонепроницаемость | 200 Па | Вода выводится через дренажные отверстия. |
| Устойчивость к изгибу | 1200 Па | При высоте 3000 мм изгиб составляет 91 мм без разрушения. |
| Устойчивость к вертикальной точечной нагрузке | 800 Н | Образец высотой 3000 м прошел испытание. |
| Свойство | Значение | Описание |
|---|---|---|
| Теплоизоляция, Вт/ м*К | 0,99 | Безрамное остекление не имеет терморазрыва и считается холодным. |
| Ветроустойчивость, кH/кв.м | 2,5 | Отлично защищает от ветра, без разрушения и выхода из строя. |
| Звукоизоляция, Дб | 11 | Достаточно не плохо защищает от звука снаружи, но конечно не как стеклопакет! |
| Устойчивость к взлому | ✔ | Закаленное стекло в 5 раз прочнее обычного сырого. |
| Водонепроницаемость | 200 Па | Вода выводится через дренажные отверстия. |
| Устойчивость к изгибу | 1200 Па | При высоте 3000 мм изгиб составляет 91 мм без разрушения. |
| Устойчивость к вертикальной точечной нагрузке | 800 Н | Образец высотой 3000 м прошел испытание. |
| Критерий | Вид безрамной системы | ||||
|---|---|---|---|---|---|
| Гармошка | Парковка | Книжка | Слайдер | ||
| Сдвигается | ✔ | ✔ | ✔ | ✔ | |
| Складывается | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса ВЕРХ | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса НИЗ | ✘ | ✘ | ✔ | ✔ | |
| Верхний профиль | ✔ | ✔ | ✔ | ✔ | |
| Нижний профиль | ✘ | ✘ | ✔ | ✔ | |
| Монтаж парковочного места | ✘ | ✔ | ✘ | ✘ | |
| Критерий | Вид безрамной системы | ||||
|---|---|---|---|---|---|
| Гармошка | Парковка | Книжка | Слайдер | ||
| Сдвигается | ✔ | ✔ | ✔ | ✔ | |
| Складывается | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса ВЕРХ | ✔ | ✔ | ✔ | ✘ | |
| Распределение веса НИЗ | ✘ | ✘ | ✔ | ✔ | |
| Верхний профиль | ✔ | ✔ | ✔ | ✔ | |
| Нижний профиль | ✘ | ✘ | ✔ | ✔ | |
| Монтаж парковочного места | ✘ | ✔ | ✘ | ✘ | |
Декорирование элементов
Безрамное холодное остекление интегрируется к любому дизайну и материалу несущих стен. Профиль красится в нужный Вам цвет по международному каталогу RAL. Вид стекла также может быть любым: прозрачным, тонированным, с рисунком или матовым.
Может быть использовано любое подходящее Вам стекло:
Прозрачное
Матовое
Триплекс
Цветное
С рисунком
Тонированное
Прозрачное
Матовое
Триплекс
Цветное
С рисунком
Тонированное
Возможно несколько вариантов декорирования алюминиевых профилей:
Порошковое окрашивание по каталогу RAL.
Порошковая покраска алюминиевых профилей в любой цвет, согласно международному каталогу RAL.
Анодирование.
Анодирование профилей в разной цветовой гамме и с различными типами обработки создают матовую или блестящую поверхность.
Порошковое окрашивание по каталогу RAL.
Анодирование.
Монтаж
Безрамные раздвижные перегородки с вариантом открытия створок типа «книжка» монтируются на основе главной аксиомы — направляющие профиля устанавливаются строго по уровню горизонта, иначе система не будет работать или створки просто не будут двигаться легко.
Поэтому грамотный монтаж — это самое главное для данных конструкций.
К сожалению, мы нередко сталкиваемся с тем, что для не добросовестных компаний важно «по-быстрому срубить денег» и за день — два закончить работу, а нашу компанию, как высококвалифицированных мастеров в данной сфере, приглашают, как скорую помощь, исправлять ошибки. Грустно видеть, как бывает халатно произведен монтаж, ведь эти системы не терпят к себе такого отношения, это кропотливый, ювелирный труд.
Ниже мы расскажем о своем опыте монтажа, на основе многолетней работы с безрамными конструкциями самых разных производителей.
Оцинкованный саморез D–5 мм
Крепление нижнего и верхнего профилей осуществляется на оцинкованные саморезы D–5 мм, имеющих длину, в зависимости от несущего материала 50 — 100 мм.
Дюбель Fischer D–6 мм
Для бетона часто используются дюбели Fischer D–6 мм, обеспечивающие надежное крепление профиля к основанию.
Оцинкованный винт D-5 мм
В металлоконструкциях для более качественного крепежа можно взять оцинкованные винты D–5 мм. Для них в металлической основе нарезается резьба с помощью метчиков.
Шаг крепления осуществляется согласно созданному проекту, в местах стыковки створок. В нижне–опорных безрамных конструкциях в этих местах располагаются и компенсирующие механизмы, призванные регулировать ее и расположить нижний профиль строго по горизонту. В месте парковки створок создается большая нагрузка, поэтому тут находятся дополнительно от 1 до 4–х мест крепежа.
Цены
Цены на безрамное остекление «книжка» в Москве зависят, прежде всего, от производителя — бренда. Китайское и российское панорамное раздвижное остекление — самое дешевое. Финское безрамное остекление — самое дорогое в этой линейке.
Стоимость с монтажом начинается от 15 000 руб./кв.м. и может доходить до 40 000 руб./кв.м.
Имея огромный опыт работы более 10 лет и монтировав все известные в России бренды безрамного остекления, мы смело можем рекомендовать БЕЗРАМНОЕ ОСТЕКЛЕНИЕ CLAROFLEX®
3 неоспоримых преимущества!
- Лучшее соотношение цена/качество ( от 15 000 руб/ кв.м.);
- Нижнеопорное – а не подвесное;
- Самая герметичная система на рынке из безрамных.
