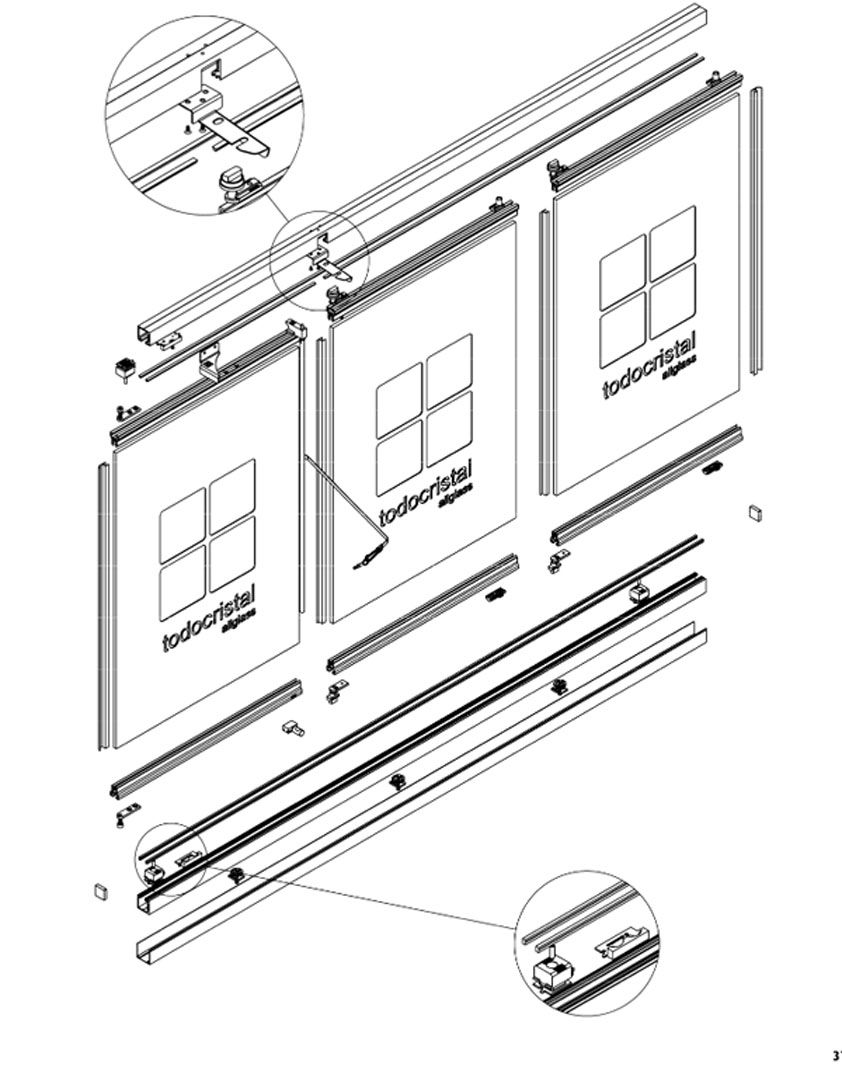

1. ДЕТАЛЬНЫЙ ВИД СИСТЕМЫ Система безрамного остекления TodoCristal® состоит из направляющих алюминиевых профилей (верхнего, нижнего и регулировочного) и двигающихся между ними закаленных стекол с накладками.

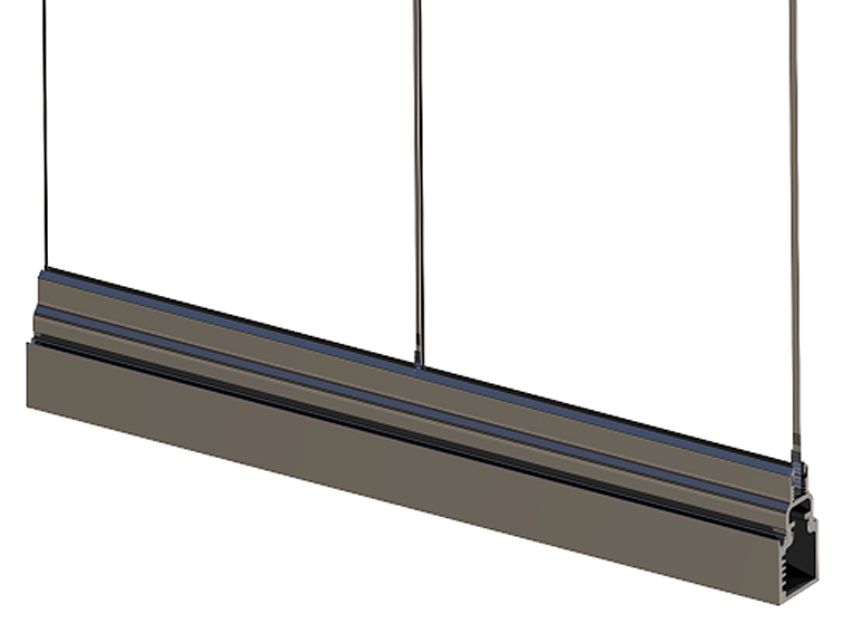

2. БЕЗОПАСНОСТЬ. Вес системы полностью ложится на нижний направляющий профиль, что придает ей особую безопасность и возможность монтажа при любой конструкции потолка. Система, с опорой на нижний направляющий профиль, безопаснее, чем подвесная конструкция!
3. ПРОСТОТА И КАЧЕСТВО И ДОЛГОВЕЧНОСТЬ. В системе

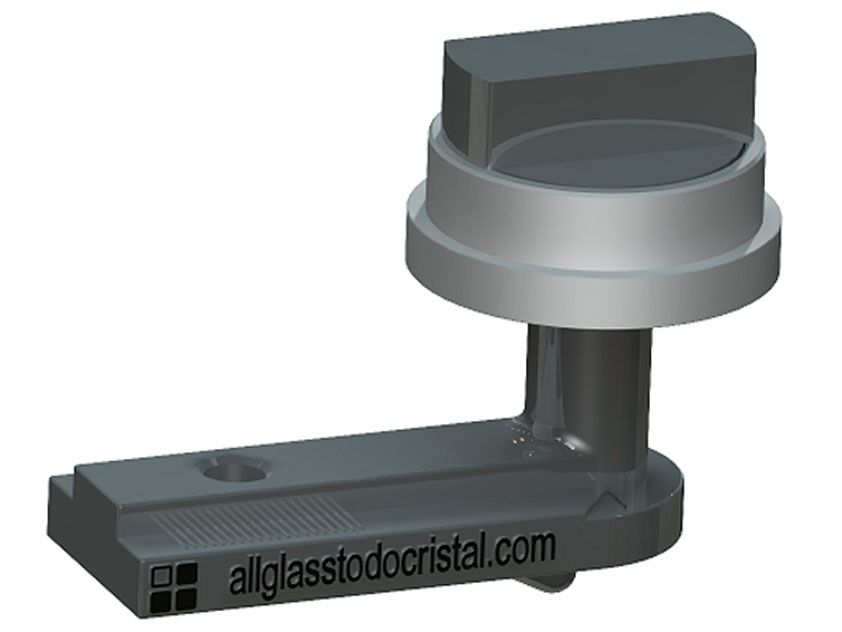

безрамного остекления TodoCristal® используются только высококачественные материалы. Минимальное использование пластика является отличительной особенностью среди подобных систем. Детали изготовлены литьем под давлением из нержавеющих сплавов, прошедших антикоррозионую обработку.
В системе нет подшипников, стеклянные панели плавно и надежно скользят по высокомолекулярному полимеру, который обладает следующими характеристиками: самосмазывающийся (не требует технического обслуживания) и имеет низкий коэффициент трения (<0,1). Система TodoCristal® не нуждается в дополнительном обслуживании после установки!

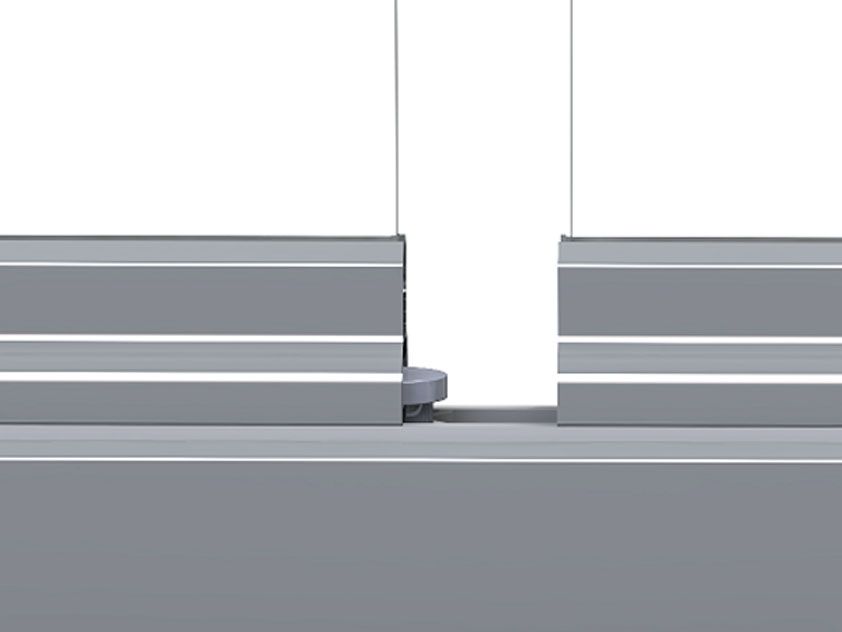

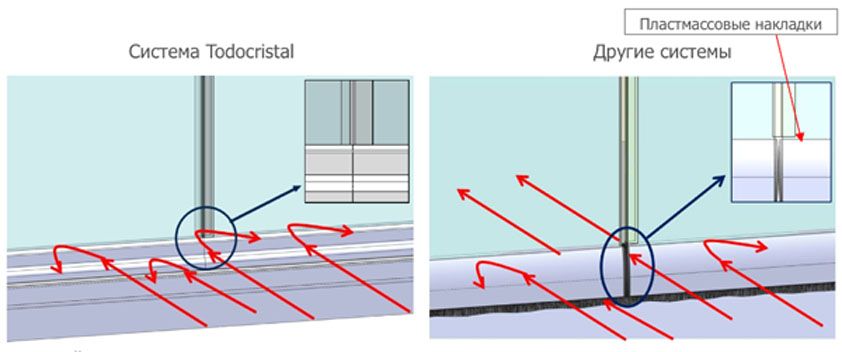

4. ГЕРМЕТИЧНОСТЬ КОНСТРУКЦИИ. Оптимальная герметичность конструкций безрамного остекления TodoCristal® обеспечивается тем, что на стыках соединения накладок стекол не используется пластик.
Система безрамного остекления TodoCristal® является самой герметичной среди подобных систем на рынке.
Также на стеклах присутствуют специальные прозрачные h-образные межстекольные уплотнители, предназначенные для предотвращения проникновения воды и воздуха.

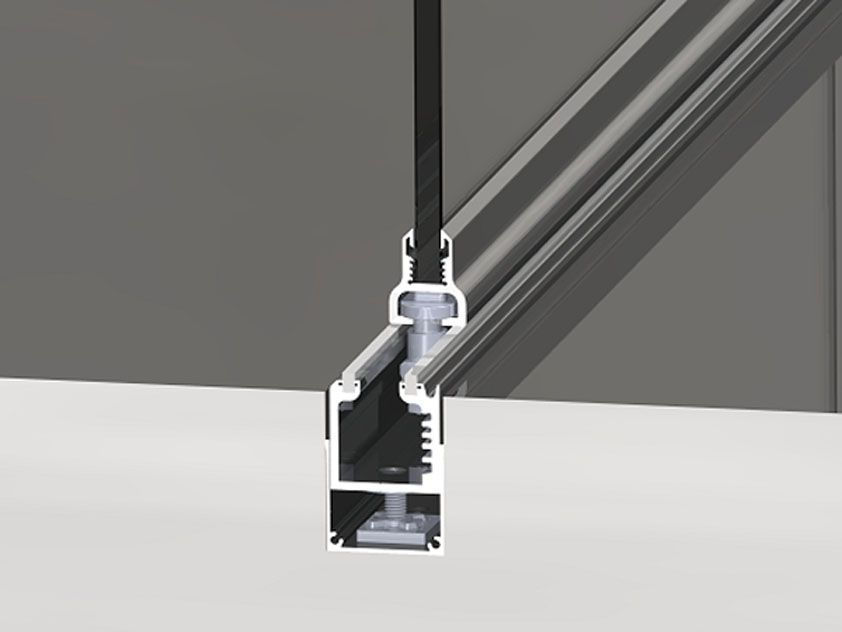

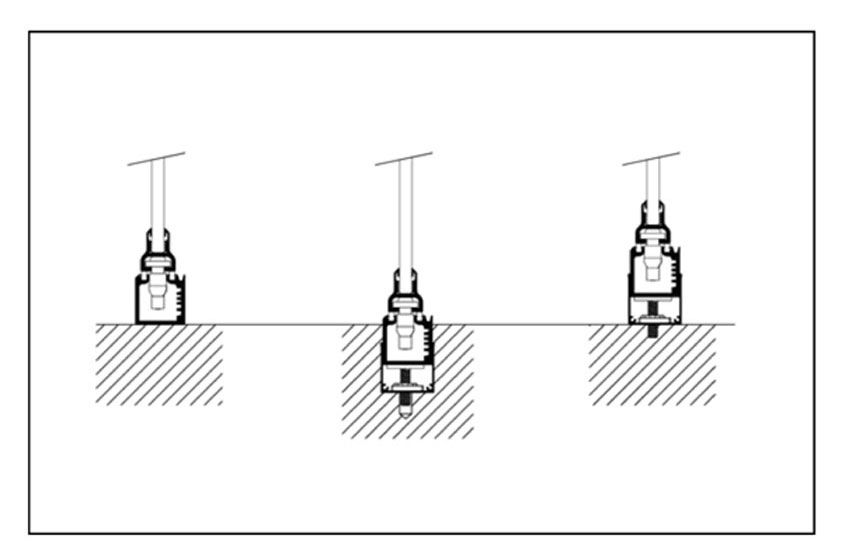

5. УТОПЛЕННЫЙ В ПОЛ НИЖНИЙ ПРОФИЛЬ. Систему безрамного остекления TodoCristal® можно практически полностью «утопить» в пол, что обеспечит удобство при ходьбе через проём.
Для многолюдных помещений рекомендуется установка защитной металлической накладки на нижний профиль, которая предотвращает попадание грязи и мусора внутрь профиля.
Также возможны и другие виды установки нижнего профиля.
6. МАКСИМАЛЬНЫЙ РАЗМЕР СИСТЕМЫ Максимальная высота конструкции 3000 мм.
Ширина одной подвижной стеклянной панели до 800 мм, а неподвижной до 900 мм.
В одну сторону возможно открыть и припарковать до 15 — ти панелей.
Длина конструкции не имеет границ. Для остекления больших территорий используется система паркинга для сведения панелей в одно место.

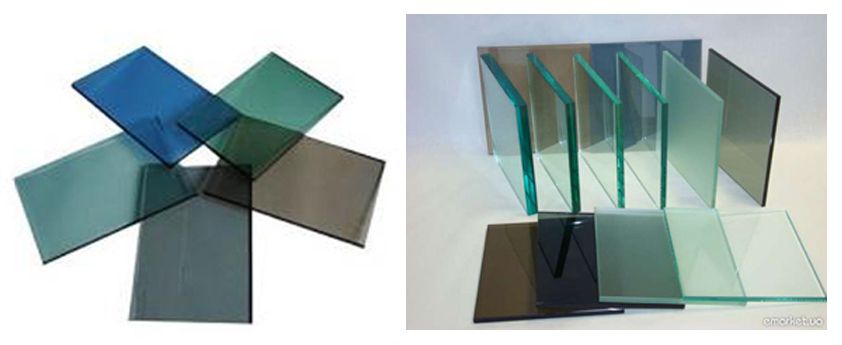

7. ИСПОЛЬЗУЕМОЕ СТЕКЛО В зависимости от высоты конструкции обычно используется безопасное закаленное прозрачное или тонированное в массе
стекло толщиной 6, 8, 10 и 12 мм. Возможно также использование триплекса, ламинированного или витражного стекла.

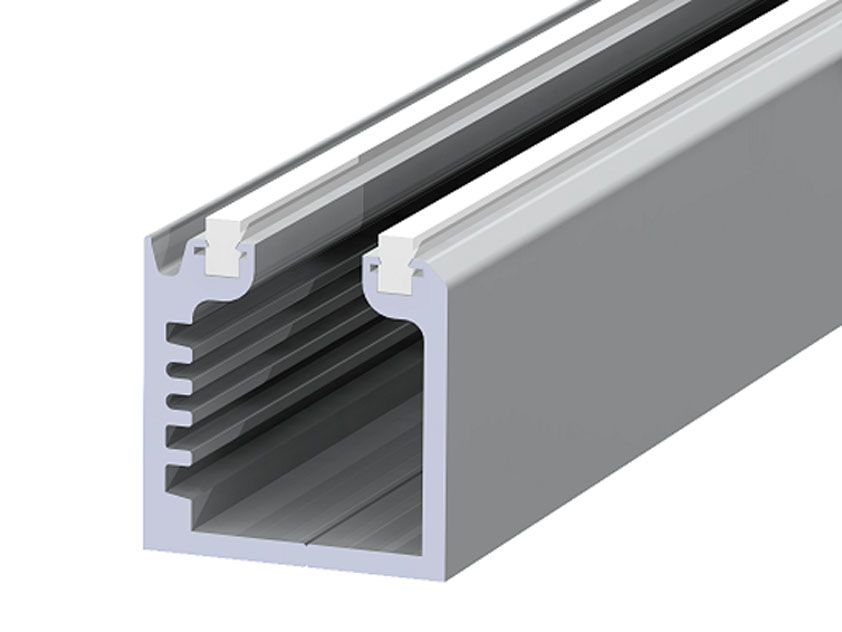

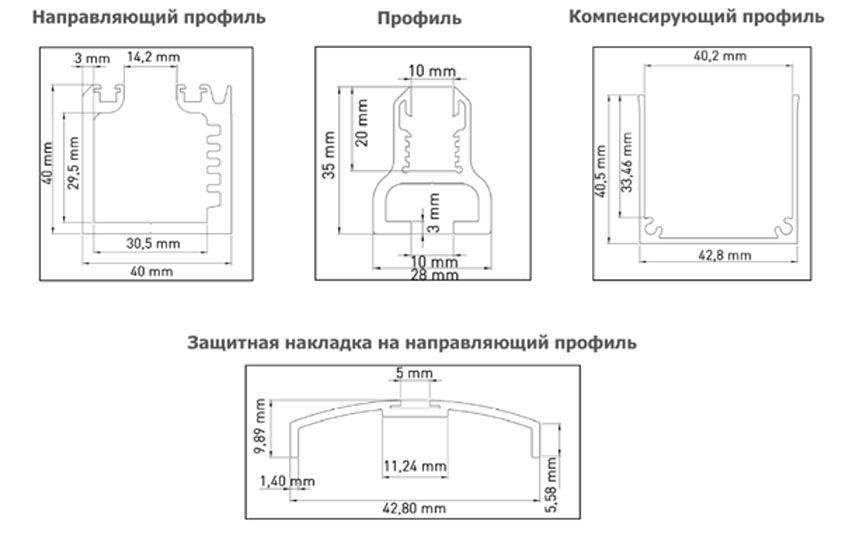

8.АЛЮМИНИЕВЫЕ ПРОФИЛИ Алюминиевые профили стандартных размеров — 40*40 мм.
Материал профилей — алюминий, минимальная толщина которого в конструкции составляет 3 мм.
9.ЦВЕТ КОНСТРУКЦИИ Стандартный цвет профилей системы – белый RAL 9003

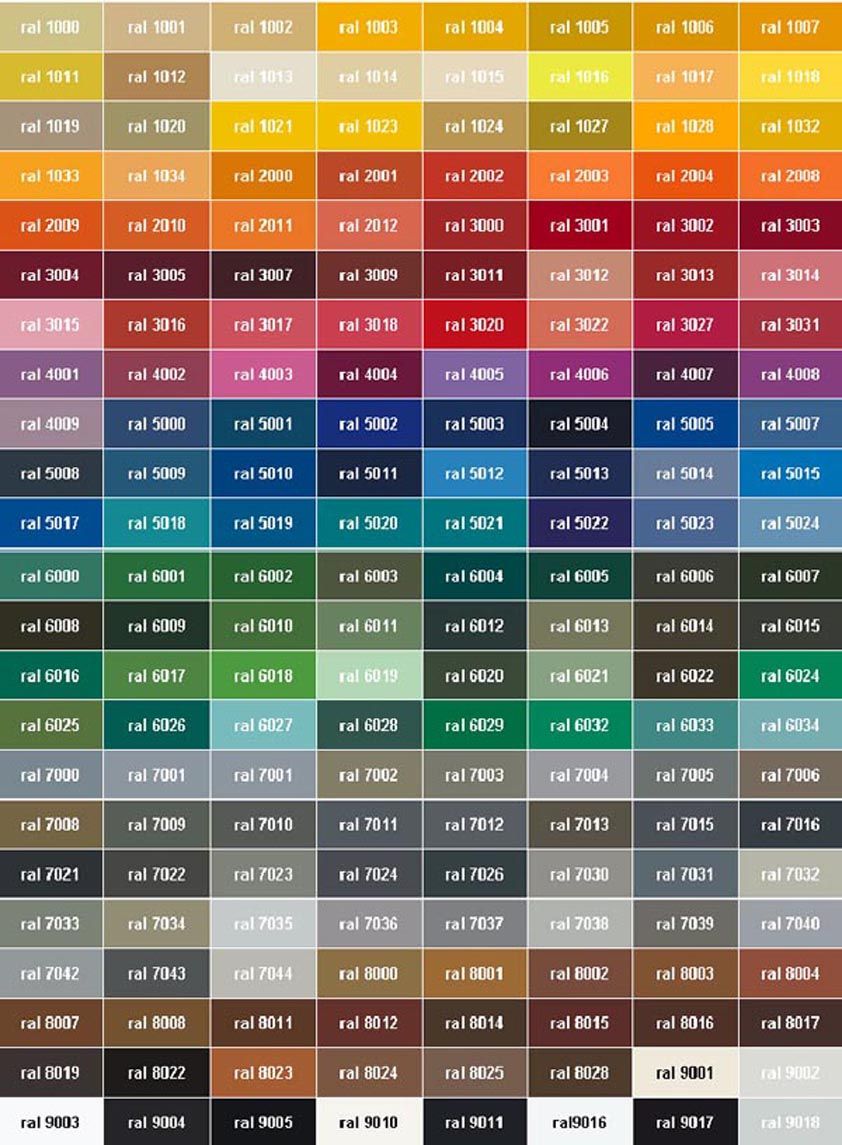

Возможен выбор любого цвета согласно международному каталогу RAL.
Возможны покрытия профилей, имитирующие структуру дерева различных пород.
Возможна анодировка профилей (придание матового металлического оттенка).

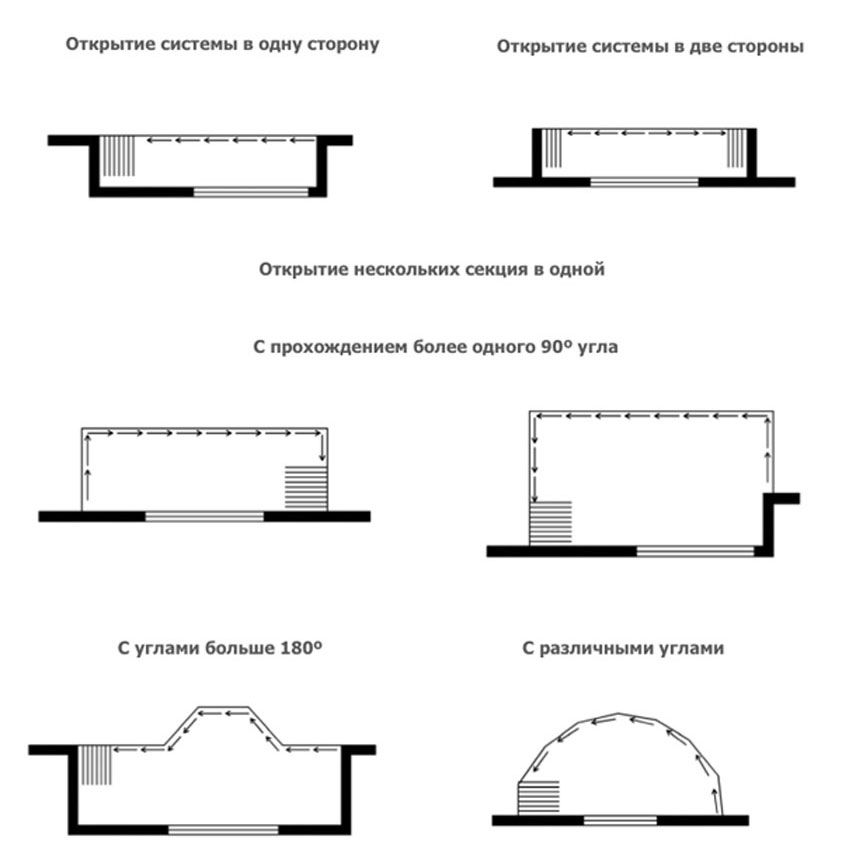

10. ВОЗМОЖНЫЕ КОНФИГУРАЦИИ Установка и передвижение панелей конструкции по периметру с углом от 90º до 180º.
Возможна установка конструкции с углом менее 90º, но в этом случае движение панелей по этому отрезку системы не предусмотрено.

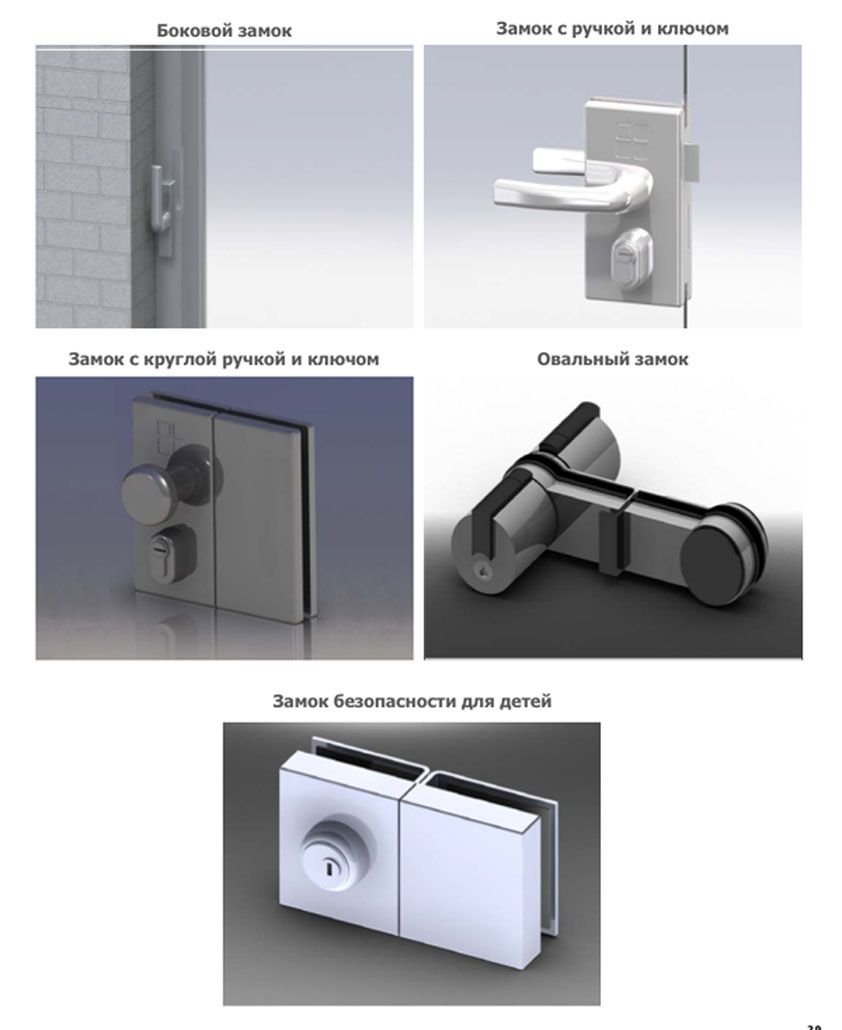

11. ТИПЫ ЗАМКОВ. Система Todocristal® позволяет Вам выбрать один из следующих предохранительных замков:

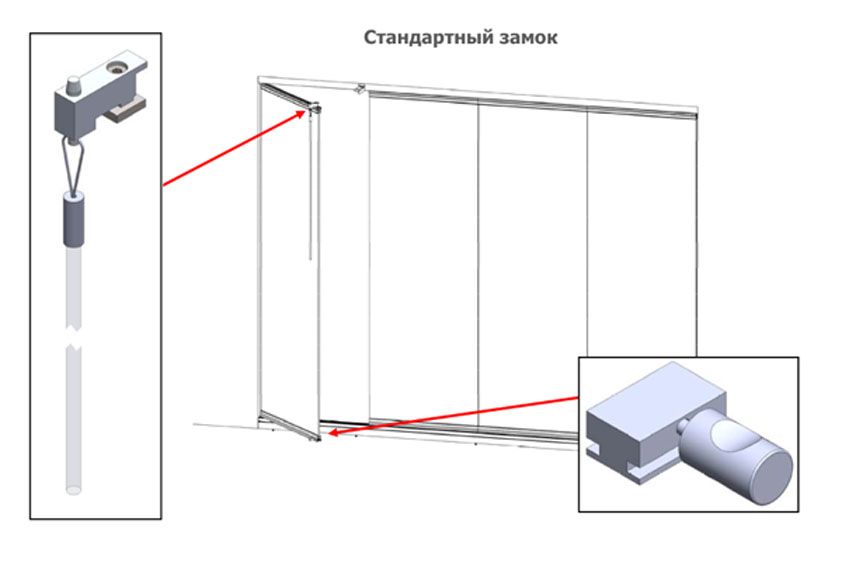

Стандартный замок – здесь возможно 2 варианта.
Конструкция с доводчиком: состоит из верхней защелки с элегантной ручкой из оргстекла и нижней задвижки,
и позволяет зафиксировать панель в приоткрытом положении для проветривания помещения.
Конструкция без доводчика, позволяет без проблем устанавливать шторы или жалюзи и сохранять эстетику конструкции.
Замок с ручкой и ключом: встроенный в дверь замок из нержавеющей стали. Существует возможность выбрать круглую или стандартную дверные ручки.
Боковой замок: это новейшая эксклюзивная система, разработанная Todocristal®. Этот тип замка предполагает закрытие системы при помощи ручки с замком, расположенной на двери системы. При закрытии конструкции, с помощью специального механизма, створки очень плотно прилегают друг к другу, что обеспечивает еще большую герметичность и помогает еще более обезопасить помещение.
Овальный замок: очень эстетичный и незаметный замок.
Замок безопасности для детей: для полной блокировки двери с помощью ключа.
12.ТЕСТЫ, ИСПЫТАНИЯ И СЕРТИФИКАЦИЯ. Тест на прочность:
Расчет устойчивости к давлению ветра.
Краткое описание: были проведены два теста. Во время первого испытания конструкция, состоящая из одной панели шириной в 650 мм и высотой в 1960 мм, подверглась давлению статического ветра от 50 км/ч до 120 км/ч. Система выдержала нагрузки без выхода из строя. Во втором тесте, конструкция, состоящая из 3-х панелей 10 мм стекла длинной в 2175 мм и высотой в 2040 мм, подверглась давлению как статического ветра, так и динамического. Величина статического давления оказанного на систему составляла от 25 км/ч до 120 км/ч. Система выдержала нагрузки без поломки. Динамическое давление вызвало двустороннее колебание в стекле, максимальное значение которого было достигло при скорости 120 км/ч (9,5 мм). Система безрамного остекления Todocristal® выдержала нагрузки без выхода из строя.
Тест на герметичность:
Испытания на устойчивость к воздействию воды показали отличные результаты, чем у аналогичных систем, существующих на рынке. Во время дождя и порывистого ветра коллектор находящийся внутри нижнего профиля собирает любую фильтрацию, тем самым достигается почти полной герметичности системы.
Тест на долговечность и старение деталей:
Детали системы безрамного остекления Todocristal® подверглись искусственному старению путем воздействия высокой температуры, радиации УФ+ИК и имитации дождя. После данного теста были проверены функциональность, вес, размеры и внешний вид деталей. После воздействия высокой температуры в течении 1000 часов не было изменений в цвете, изменения же размеров и веса были в промежутке между 0,1 % и 0,4 %. Тест УФ+ИК и имитации дождя не стали причиной нарушения работы системы. Зарегистрированные изменения были меньше 1%.
Соляной туман:
Испытания в соляном тумане, проводятся для изучения коррозионной стойкости материалов. Детали безрамного остекления Todocristal® изготавливаются литьем под давлением из не железных нержавеющих сплавов, прошедших антикоррозионую обработку, поэтому они остались в отличном состоянии после 1200 часов воздействия соляного тумана. Чтобы оценить этот результат, можно только сравнить эти данные с автомобильной отраслью, где производители высокого класса дают гарантию на свои детали, подвергающиеся воздействию соляного тумана, в течении только 120 часов.
Сертификаты. Система безрамного остекления TodoCristal и «высокое качество» — это синонимы. Данный факт подтвержден стандартом качества ИСО 9001, говорящего о том, что все процессы производства и сама продукция TodoCristal соответствует данной сертификации.
Компания Allglass Todocristal стремиться к защите окружающей среды и устойчивому развитию поэтому в доказательство выше сказанному, она прошла сертификацию ИСО 14001.
Знак CE (Европейское соответствие) – это еще одна гарантия качества. Знак СЕ является единственным знаком в странах Европейского Союза, подтверждающим соответствие продукции европейским стандартам и безопасности для человека, имущества и окружающей среды.
